Okuma Thermo-Friendly Concept

Sistem de compensare deformare termică automată ce permite stabilitatea dimensională indiferent de variațiile de temperatură ale ambientului datorate atât agentului de răcire cât și a altor factori externi. Îmbunatațește precizia și calitatea suprafețelor prelucrate atât prin strunjire cât și frezare. Mașina nu necesită program de pre-încălzire la începerea programului de lucru.

Pentru precizii superbe în mediile de producție „normale”

Precizia de prelucrare a piesei de prelucrat se modifică semnificativ din cauza temperaturilor mediului din jurul mașinii, a căldurii generate de mașină și a căldurii generate de prelucrare. Conceptul Thermo-Friendly este conceptul unic de „acceptare” a acestor schimbări de temperatură, astfel încât să se poată obține o precizie ridicată în medii normale din fabrică, fără măsuri speciale de către operatori.

Diagramă control deformare termică (TAS-S, TAS-C)

Construcție simplificată a mașinilor / Proiectarea mașinii care egalizează temperatura ambientală

Temoscanare Okuma MA-600HII, compensare deformare termică

„Deformare gestionabilă” – proiectare structurală pentru extinderea / contracția controlată a mașinii (direcții previzibile).

Centru Vertical MB-46V

Structură simetrică termic
Cheia controlului deformării controlabile

Structura Termo-Simetrică, Thermo-Friendly Concept, compensare deformare termică

Structură tip box
Structură simplă cu două coloane pentru o deformare termică ușoară

Structura Tip Box, Thermo-Friendly Concept, compensare deformare termică

Structură echilibrată termic
Amplasarea capacului frontal și a dulapului de control din spate permite transferul uniform al căldurii

Structura Termo Izolantă, Thermo-Friendly Concept, compensare deformare termică

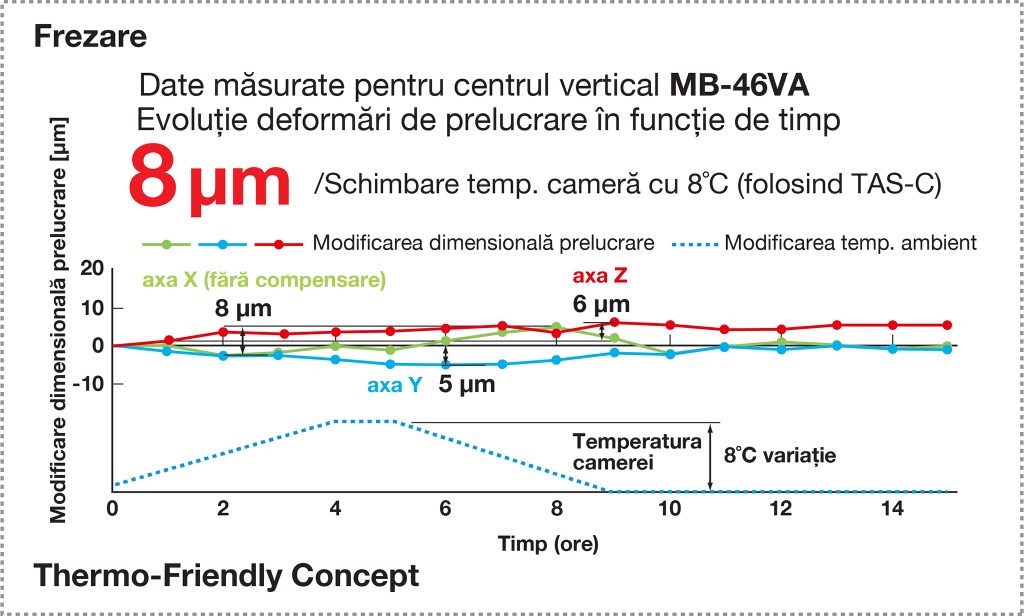

Frezare, Abateri dimensionale prelucrare, Thermo-Friendly Concept, compensare deformare termică

Strung CNC LB3000EXII

Pat înclinat
Paturile înclinate unice Okuma gestionează deformarea termică

Deformarea termică este suprimată prin eliminarea surselor de căldură din structurile mașinilor

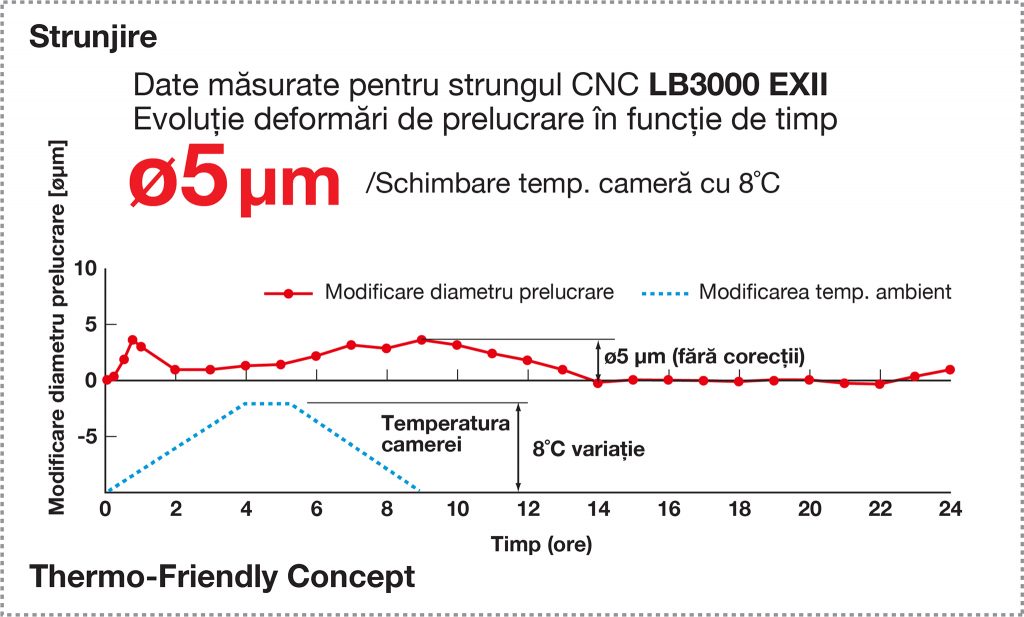

Strunjire, Abateri dimensionale prelucrare, Thermo-Friendly Concept, compensare deformare termică

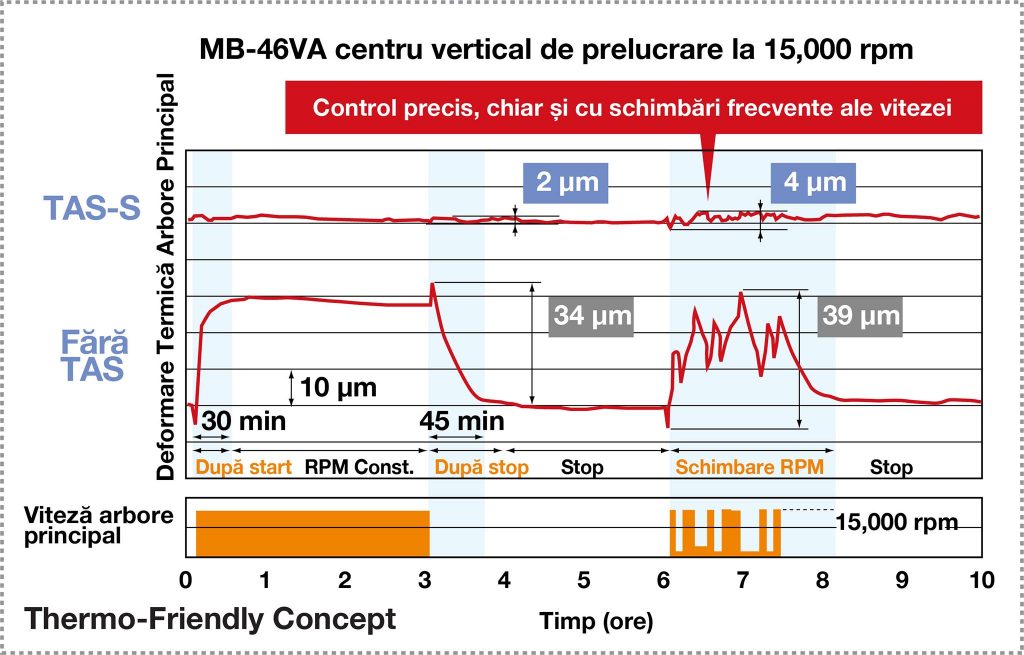

Stabilizator termo activ arbore principal (TAS-S)

„Stabilitate dimensională excelentă” înseamnă că sunt necesare mai puține verificări de compensare după configurarea inițială dimineața, indiferent de modificările de temperatură ale atelerului sau de opririle mașinii. (TAS-S)

Stabilizator termo activ arbore principal (TAS-S), Thermo-Friendly Concept, compensare deformare termică

Stabilizator termo activ construcție (TAS-C)

La prelucrarea la temperaturi ambientale variabile, modificările dimensionale ale prelucrării sunt afectate de extinderea / contractarea componentelor mașinii, precum și de poziția piesei de prelucrat în raport cu masa din centrele de prelucrare și dimensiunea piesei de prelucrat în strunguri.

Stabilizator termo activ construcție (TAS-C), Thermo-Friendly Concept, compensare deformare termică

TAS-C, bazat pe caracteristicile termice ale mașinii, cu senzori de temperatură amplasați corespunzător și date privind poziția axei de alimentare, va prezice și compensa deformarea termică în construcția mașinii atunci când se schimbă temperatura ambientală.

Compensare deformare termică, Thermo-Friendly Concept, compensare deformare termică

Tehnologiile Inteligente Okuma
